品牌：德克森儀表

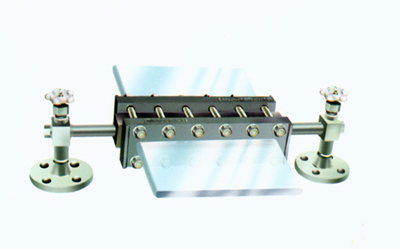

名稱：DKS-HG5-1422型防霜式玻璃板液位計

簡介：

專為解決測量低溫介質的液位而設計

產品特點
技術參數
訂購選型
資料下載

DKS-HG5-1422型防霜式玻璃板液位計，在液位測量中，低溫（0攝氏度以下）介質能使容器表面結霜，以致霜層覆蓋容器的表面。所以用一般的玻璃板液位計測量低溫介質的液位是不可能的。防霜式玻璃板液位計專為解決測量低溫介質的液位而設計，它可透過防霜翅片清晰地觀察到被測介質液位。

結構原理：
利用玻璃板液位計測量介質液位的原理均為連通器。防霜式玻璃板液位計除這一原理外，還根據物理學中溫度梯度原理解決防霜問題。即當有一傳遞溫度的材料接觸低溫源時，離低溫源越遠的地方，其溫度越接近于周圍環境溫度，這就解決了液位讀取問題。HG5型防霜式玻璃板液位計上裝有兩塊透明的有機玻璃翅片就是基于這一原理而設置的，在翅片上即可讀得容器的實際液位。在儀表兩端針形閥內，裝有安全鋼球，當玻璃板因意外而損壞時，鋼球能在容器壓力作用下自動關閉液流通道。起自動啟封作用。

測量范圍	580　920　1260　1600　1940mm
工作壓力	4.0　1.6MPa
聯接法蘭標準	HG2016－58凸面法蘭。當壓力為1.6MPa時，法蘭連接PN2.5MPa DN20制造。當壓力為4.0MPa時法蘭連接PN6.4MPa　DN20制造。
工作溫度	-160~0攝氏度
鋼球自封壓力	＞＝0.3MPa
沖洗、排污口	M18*1.5(內)

使用溫度與儀表材料點

使用溫度	主體材料		翅片高度H（mm）	涂色標志
使用溫度	類別	牌號	翅片高度H（mm）	涂色標志
-20~-0	1	20#鋼	50	灰
-40~-21	2	16Mn	100	紫
-70~-41	3	90Mn2V	150	深藍
-160~-71	4	1Cr18Ni9Ti	200	淺藍

型號規格

產品規格及型號		圖　號
防霜液位計1　PN1.6	L＝580	HG5－1422－81－1
	L＝920	HG5－1422－81－2
	L＝1260	HG5－1422－81－3
	L＝1600	HG5－1422－81－4
	L＝1940	HG5－1422－81－5
防霜液位計1　PN1.6	L＝580	HG5－1422－81－6
	L＝920	HG5－1422－81－7
	L＝1260	HG5－1422－81－8
	L＝1600	HG5－1422－81－9
	L＝1940	HG5－1422－81－10
防霜液位計1　PN1.6	L＝580	HG5－1422－81－11
	L＝920	HG5－1422－81－12
	L＝1260	HG5－1422－81－13
	L＝1600	HG5－1422－81－14
	L＝1940	HG5－1422－81－15
防霜液位計1　PN1.6	L＝580	HG5－1422－81－16
	L＝920	HG5－1422－81－17
	L＝1260	HG5－1422－81－18
	L＝1600	HG5－1422－81－19
	L＝1940	HG5－1422－81－20
防霜液位計1　PN1.6	L＝580	HG5－1422－81－21
	L＝920	HG5－1422－81－22
	L＝1260	HG5－1422－81－23
	L＝1600	HG5－1422－81－24
	L＝1940	HG5－1422－81－25
防霜液位計1　PN1.6	L＝580	HG5－1422－81－26
	L＝920	HG5－1422－81－27
	L＝1260	HG5－1422－81－28
	L＝1600	HG5－1422－81－29
	L＝1940	HG5－1422－81－30
防霜液位計1　PN1.6	L＝580	HG5－1422－81－31
	L＝920	HG5－1422－81－32
	L＝1260	HG5－1422－81－33
	L＝1600	HG5－1422－81－34
	L＝1940	HG5－1422－81－35
防霜液位計1　PN1.6	L＝580	HG5－1422－81－36
	L＝920	HG5－1422－81－37
	L＝1260	HG5－1422－81－38
	L＝1600	HG5－1422－81－39
	L＝1940	HG5－1422－81－40

訂貨須知

訂貨單請提供下列數據:

型號規格、工作壓力、工作溫度、連接法蘭標準

請撥打德克森儀表客服熱線 0517-86930968 咨詢詳情！
