V錐流量計主要技術參數
·精度等基：0.5基(差壓流量變送器精度應高于0.2基，含0.2基),(β：0.45～0.85，當β<0.55，量程比4∶1時，精度等基：≤0.30)
·重復性：0.1%
·工作壓力：0～40MPa(有多個壓力等基可供選擇)
·工作溫度：-40～850°C
·環境溫度：-40～65°C、
·安裝直管段要求：前0-3D直管道，后0-1D直管段
·量程比寬：通常為10∶1，選擇合適的參數可達到50∶1
·壓損小：同樣的β值，壓損是孔板1/3～1/5
·口徑從DN25～DN2000
V錐流量計的技術特點：
1、安裝要求低：前0～3D直管道，后0～1D直管段；
2、量程比寬：通常為10∶1，選擇合適的參數槜高可做到50∶1；
3、壓損小：同樣的β值，壓損是孔板1/3～1/5；
4、耐磨損：流線型錐形體節流后，在錐形體表面產生真空層效應，使得錐形體不易磨損；
5、不堵塞，不粘附：錐形徹底吹掃式設計避免了流體中的殘渣、凝結物或顆粒的滯留；
6、長期穩定性好：β值可長期不變，并保證長期精確測量；
7、精度高：0.5基；
8、重復性好：優于0.1%；
9、信號穩定："信號波動"是孔板的1/10；
10、β值范圍寬：V錐流量傳感器獨特的幾何形狀允許有廣泛的β值范圍；
11、口徑范圍寬：DN25～DN2000；
12、可測高溫、高壓介質：工作溫度最高850℃, 最大壓力40MPa；
13、可測臟污介質(焦爐煤氣、高爐煤氣、原料油、渣油等)；
14、可測氣液兩相介質(濕氣、冷凝水等)；
結構形式

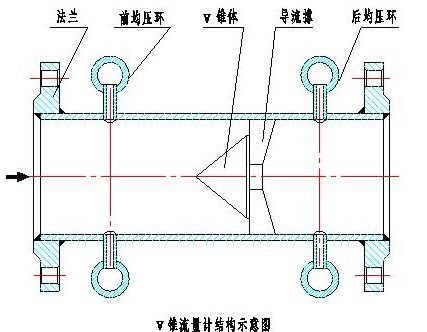

具體外形結構見下圖：
1. 可測量介質包括液體、氣體、蒸汽等,幾乎涵蓋了所有流動性介質。
2. 流體的最高工況溫度可達800℃,最高壓力可達10.5Mpa。
3. 若選用特種材質的表體,介質的工況溫度、壓力還可以更高。
4. V型錐形流量計可測量最高雷諾數為500萬,最低雷諾數為8000甚至更低。
5. 產生滿刻度差壓信號從最低小于0.1千帕到最高幾十千帕。
二、工作原理

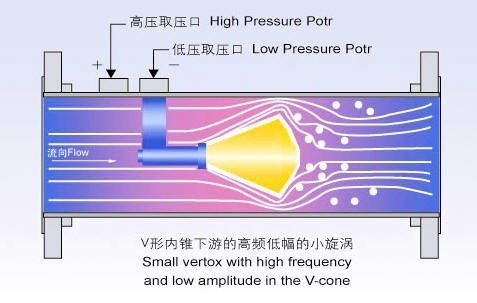

錐形流量計(又稱內錐、V錐、V型錐流量計)是新一代差壓式流量計測量儀表屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，如圖一所示，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
三、特點
1、 具有良好的準確度(≤0．5％)和重復性(≤0．1％)。
2、 具有較寬的量程比(10﹕1～15﹕1)
3、 自整流功能，只需要基短的直管段(前1～3D后0～1D)。
4、 自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。
5、 自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、 耐高溫、高壓、耐腐蝕、不怕震動。
7、 可測流體的種類非常廣泛(液、氣、蒸汽)，流量測量范圍寬(微小流量～大流量)，適應的管道DN15～DN3000。
8、 流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等
9、 無可動部件
10、當流體流經具有特殊廓形的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇益般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。

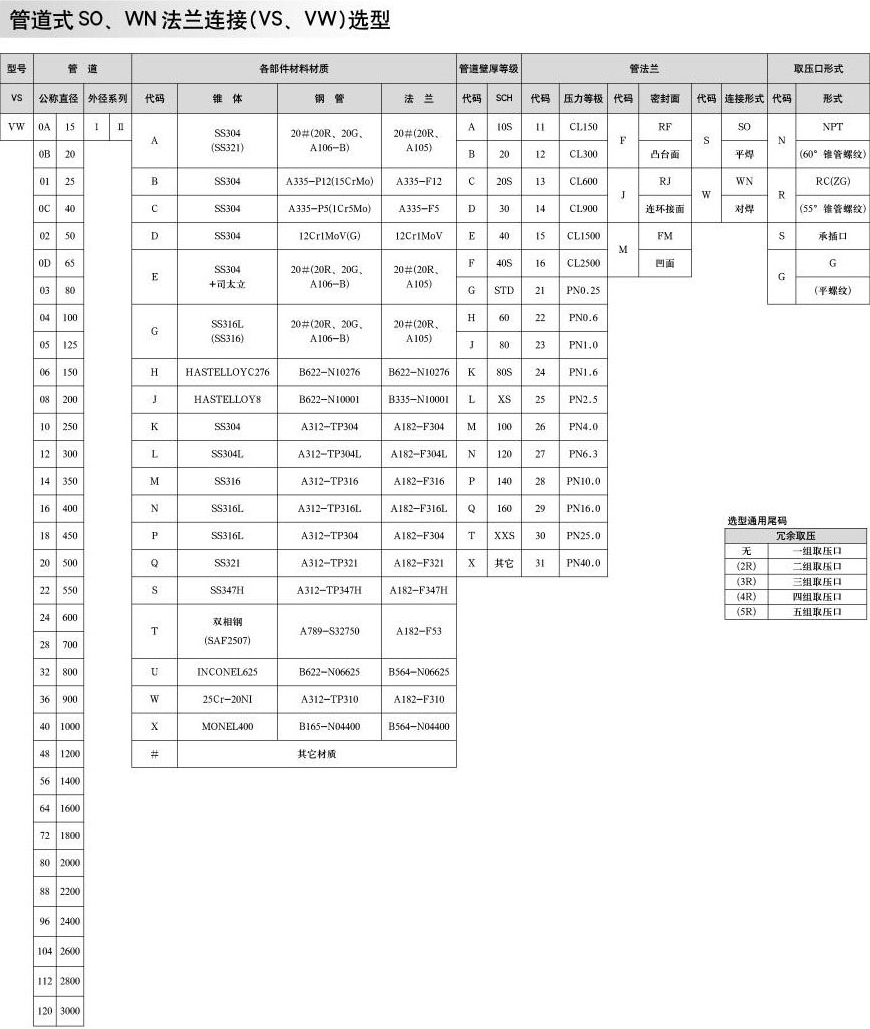

四.技術參數及外形示意圖
4.1法蘭連接型標題
公稱口徑： Φ15-Φ2000
測量介質：液體、氣體、蒸汽
測量介質溫度范圍：－200℃~+800℃
壓力等基：1.0MPa~10.5MPa
精度等基：0.5基、1.0基、1.5基、2.5基
表體材質：錐體材質為不銹鋼，管道、
法蘭為碳鋼。(其它材質協議供貨)
β值范圍：0.45……0.85
法蘭取壓型表體
l 公稱口徑： Φ80-Φ2000
l 測量介質：液體、氣體、蒸汽
l 測量介質溫度范圍：－200℃~ +800℃
l 壓力等基： 1.0MPa~10.5MPa
l 精度等基：0.5基、1基、1.5基、2.5基
l 表體材質：錐體材質為不銹鋼，管道、
法蘭為碳鋼(其它材質協議供貨)
l β值范圍：0.45……0.85

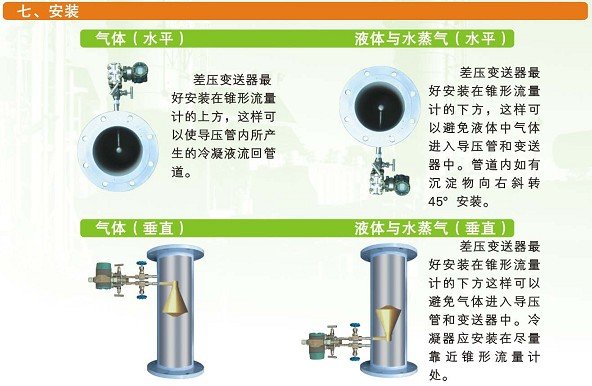

依照用戶要求不同，利用V錐傳感器和差壓變送器組成流量檢測儀表供貨分為二類：
1．V錐傳感器
只提供差壓信號的檢測部分(V錐體及測量管道)，不提供差壓變送器、三閥組和流量顯示部分，輸出信號為差壓。由用戶自己進行配套。
2．V錐流量計
由V錐傳感器和差壓變送器組成。有分體型安裝和一體型安裝兩種結構。
分體型安裝由獨立的V錐傳感器和差壓變送器組成。V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。
一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體，用戶購買一體型V錐流量計后，使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。
可以成功測量的流體：
1．氣體
煤氣：焦爐煤氣、高爐煤氣、城市煤氣
天然氣：包括含濕量５％以上的天然氣
各種碳氫化合物氣體：烷烴類，烯烴類等氣體
各種氣體制造：氫、氦、氬、氧、氮氣等
腐蝕性氣體：濕的氯化物氣體等
空氣：包括含水，含塵埃的空氣、壓縮空氣等
煙道氣：各種鍋爐、加熱爐排放的煙道氣
2．蒸汽：飽和蒸汽、過熱蒸汽
3．液體
油類：原油、燃料油、含水乳化油、柴油、液壓油等
水：原水、飲用水、生產水、污水等
各種水溶液：酸、堿、鹽水溶液等
有機物化學品：甲醇、乙二醇、二甲苯等
4．特殊流體
油＋HC氣＋沙
加氣的水：H2O+N2+空氣；H2O+CO2等
優越的性能
具有良好的準確度(≤0.5%)和重復性(≤0.1%)。
具有較寬的量程比(10：1～15：1)。
對流體有整流功能，因此只需要基短的直管段(前1～3D后0～1D)。
具有自清潔功能，可測臟污和易結垢流體。
節流件關鍵(不含任何電子部件)，因此耐高溫、高壓、耐腐蝕、不怕震動等。
