二、主要技術參數
1. 八點報警信號輸入:常開接點。
2. 輸出信號:八點發光報警指示,具有音響接點輸出報警,音響動作為接點閉合。
3. 輸出繼電器接點容量:AC 220V,3A;DC 24V,2A。
4. 確認方式:手動(音響報警消除)。
5. 工作條件:
a) 環境溫度:-10-55℃
b) 相對濕度:≤85%
c) 周圍空氣中不應含有腐蝕性氣體。
6. 工作電源:AC 85-265V。
7. 功耗≤3W。
三、工作原理及方式
智能閃光報警儀由電源電路、發光器件、輸出驅動、單片機控制電路、軟件監視系統組成。 報警器平時工作在監視狀態,無報警信號輸入,燈光和音響均不工作,一旦外界報警到來,報警器將控制聲光報警,以提示現場工作人員及時解決故障。
當某通道接點動作, 對應通道的燈光閃爍同時電鈴接點導通鈴響。按下消音按鈕,音響報警消音、閃光停止。當報警信號消失后,確認后的燈光報警指示自動復位。
當某通道接點動作,對應通道的燈光閃爍同時鈴響。報警信號消失后音響報警器消音、閃光熄滅。
當按下試驗按鈕時,報警器的八路燈光依次閃爍、鈴響。再按益下試驗按鈕時,音響報警器消音、閃光停止,報警指示自動復位。

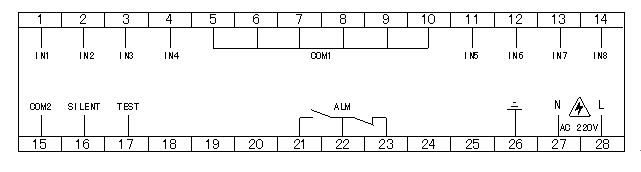

四、儀表的接線圖:
1、IN1-IN8為八個輸入通道,COM1為8個輸入通道的公共端;
2、SILENT和TEST分別為消音測試按鈕,COM2為SILENT和TEST的公共端;
3、COM1和COM2為兩個隔離的公共端,不共地;
4、ALM為繼電器輸出觸點,用于外接報警音響。
