當前位置:首頁 > 音叉物位開關

品牌:德克森

名稱:DKS-YC500音叉物位開關

簡介:

音叉式振動物位開關是通過壓電晶體的諧振來引起其振動的,當受到物料阻尼作用時,振幅急劇降低且頻率和相位發生明顯變化,這些變化會被內部電子電路檢測到,經過處理后,轉換成開關信號輸出。

  •  一、概述

    DKS-YC500音叉物位開關是通過壓電晶體的諧振來引起其振動的,當受到物料阻尼作用時,振幅急劇降低且頻率和相位發生明顯變化,這些變化會被內部電子電路檢測到,經過處理后,轉換成開關信號輸出。該產品可以對料罐的高低位進行檢測、控制和報警,適用于各種液體、粉末、顆粒狀固體。它實用簡單、運行可靠、適用性強基本上是免維護的、音叉和輸出均有工作狀態,均用發光二極管指示,可依據習慣調整狀態指示,并配有三種輸入方式(直流24V、交流110V和交流220V)和多種輸出方式(直流電流輸出型、繼電器接點輸出型、直流電壓輸出型)。所有類型均有高或低故障報警模式和可選擇的儀表開關靈敏度。

    二、技術參數

    介質溫度范圍:-20℃~150

    環境溫度:-20℃~80

    環境濕度:≤95%RH

    被測介質:液體、粉末或顆粒狀固體

    被測介質密度:固體≥0.1g/cm3

                             液體≥0.7g/cm3

    被測固體顆粒尺寸:≤10mm

    液體粘度MAX:<1000mm2/s

    被測介質安息角:≥200

    壓力范圍:≤4MPa

    殼體材料:壓鑄鋁合金

    叉體材料:316不銹鋼

    防爆等級:DIIBT4

    外殼防護等級:IP65

    連接方式:G1”、1NPT螺紋(其他用戶選定);

                     法蘭(用戶選定)

    電氣參數:

    1、供電電壓:DC24VAC220V   50HZ

    負荷:8A  220V  AC      8A   24V   DC

    2、輸出信號:繼電器輸出

    3、電源功耗:≤2W

    音叉振動頻率:300±50Hz

    環境振動等級:V.L.4加速度不大于1g

    開關信號動作時間:1-60S

    三、電氣連接

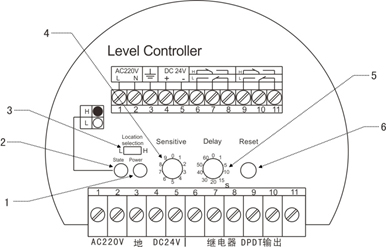

    儀表接線見圖所示,儀表接線端的12AC220V3為大地,45DC24V67891011為兩組繼電器輸出。


      音叉板





































    1
    、電源指示燈   2、動作狀態指示燈     3、上限、下限報警設置開關

    4、靈敏度調節   5、動作釋放延遲調節   6、復位按鍵

    紅燈-電源指示  綠燈-叉體狀態指示



    調試:當限位報警選擇L,叉體振動以綠燈滅指示,接線端子67910為常閉,781011為常開,物體碰到叉體時叉體停振,綠燈亮,繼電器觸點翻轉67910斷開,781011閉合。調整延時旋鈕報警釋放延遲1-60秒。

    限位報警選擇處于H狀態,叉體振動綠燈亮為指示,接線端子67,910為常開,781011為常閉,物體碰到叉體時,綠燈滅,繼電器翻轉67910閉合,781011斷開。調整延時旋鈕報警釋放延遲160秒。

    一般情況下將狀態調在L段即可,以選擇繼電器輸出端子實現上下限報警。

    靈敏度調整:根據介質的密度調整,密度越低靈敏度應調整越高。

    現場振動比較強烈的情況下造成的誤報可將靈敏度適當降低來解決。

    當狀態指示選擇好后,按說明接線,確認無誤后,接通電源,用手輕觸音叉端面模擬有物料時,狀態指示燈應變換狀態,手離開后狀態指示應復原。如此反復幾次,確認工作正常后方可準備在現場安裝。

  •
  •
  •
