自來水流量計/河水流量計/湖水流量計/地下水流量計簡稱水流量計，絕大多數廠家選擇德克森儀表自來水流量計/河水流量計/湖水流量計/地下水流量計來測量，這個時候自來水流量計/河水流量計/湖水流量計/地下水流量計的電極需要用316L電極（3電極）以及聚四氟乙烯襯里材料來接觸介質；廠家訂購：電話13951262528，自來水流量計/河水流量計/湖水流量計/地下水流量計價格咨詢電話0517-86930968。
自來水流量計/河水流量計/湖水流量計/地下水流量計訂貨須知：
用戶在定購自來水流量計/河水流量計/湖水流量計/地下水流量計時需要提供流體的公稱口徑、工作壓力、工作溫度、流量范圍、哪種介質、介質PH值多少、一體式還是分體式安裝、供電220V或者24V等參數。
需要我公司配套顯示儀表（智能液晶流量積算儀）時，請參閱相應的選型說明，選用合適的產品，或由我公司技術人員根據您提供的資料替您選型。需要遠傳信號傳輸屏蔽電纜時注明規格長度。本公司流量計質量過硬，產品優越，價格合理。
德克森儀表專業生產自來水流量計/河水流量計/湖水流量計/地下水流量計,質量好,穩定性強,精度高。買自來水流量計/河水流量計/湖水流量計/地下水流量計找德克森儀表,高品質低價格,完善的售后服務,贏得國內外客戶一致好評！咨詢自來水流量計/河水流量計/湖水流量計/地下水流量計價格 電話13951262528。服務到位!一年質保，終身維護.
整機和傳感器技術主要數據：
|
執行標準
|
JB／T 9248—1999
|
|
公稱通徑
|
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
|
|
流速max
|
15m／s
|
|
精確度
|
DNl5～DN600
|
示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
|
|
DN700—DN3000
|
示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
|
|
流體電導率
|
≥5uS／cm
|
|
公稱壓力
|
4.0MPa
|
1.6MPa
|
1.0MPa
|
0.6MPa
|
6.3、10MPa
|
|
DNl5～DN150
|
DNl5～DN600
|
DN200～DN1000
|
DN700～DN3000
|
特殊訂貨
|
|
環境溫度max
|
傳感器
|
—25℃—十60℃
|
|
轉換器及一體型
|
—10℃—十60℃
|
|
襯里材料
|
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
|
|
流體溫度max
|
—體型
|
70℃
|
|
分離型
|
聚氯丁橡膠襯里
|
80℃；120℃(訂貨時注明)
|
|
聚氨酯襯里
|
80℃
|
|
聚四氟乙烯襯里
|
100℃；150℃(訂貨時注明)
|
|
聚全氟乙丙烯(F46)
|
|
加網PFA
|
|
信號電極和接地電極材料
|
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
|
|
電極刮刀機構
|
DN300—DN3000
|
|
連接法蘭材料
|
碳鋼
|
|
接地法蘭材料
|
不銹鋼1Crl8Ni9Ti
|
|
進口保護法蘭材料
|
DN65—DNl50
|
不銹鋼1Crl8Ni9Ti
|
|
DN200～DNl600
|
碳鋼十不銹鋼1Crl8Ni9Ti
|
|
外殼防護
|
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器
|
IP65或IP68
|
|
其他傳感器、——體型流量計和分離型轉換器
|
IP65
|
|
間距(分離型)
|
轉換器距離傳感器一般不超過100m
|
轉換器技術數據
|
電源
|
交流
|
85—265V，45—400Hz
|
|
直流
|
11—40V
|
|
操作鍵和顯示
|
按鍵式
|
|
4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程；
|
|
3行LCD寬視角、寬溫、帶背光顯示；
|
|
第1行顯示流量值；
|
|
第2行顯示流量單位；
|
|
第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
|
|
|
磁鍵式
|
|
2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程；
|
|
2行LCD寬視角、寬溫、帶背光顯示：
|
|
第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
|
|
第2行：顯示流量。
|
|
|
內部積算器
|
正向總量、反向總量及差值總量。
|
|
輸出信號
|
單向模擬輸出
|
|
全隔離，負載≤600D．(20mA時)；
|
|
上限：0—21mA可選，每檔lmA；
|
|
下限：0—21mA可選，每檔1mA；
|
|
正、反向流量輸出方式編程。
|
|
|
雙向模擬輸出
|
下限限制為。或4mA，其他同單向模擬輸出。
|
|
雙向脈沖輸出
|
|
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz；
|
|
方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；
|
|
無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。
|
|
|
雙路報警輸出
|
|
可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出基性可選；
|
|
帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離)
|
|
|
數字通訊
|
|
RS232，RS485，HART
|
襯里的選擇
|
襯里材料
|
主要性能
|
介質溫度max
|
適用范圍
|
|
—體型
|
分離型
|
|
|
聚四氟乙烯（F4)
|
是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。
|
70℃
|
100℃ 150℃ (需特殊訂貨)
|
1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
|
|
聚全氟乙丙烯（F46)
|
同F4，耐磨性、抗負壓能力高于F4。
|
同上
|
|
|
聚氟合乙烯（Fs)
|
適用溫度上限較聚四氟乙烯低，但成本也較低。
|
80℃
|
|
|
聚氯丁橡膠
|
1、有基好的彈性，高度的扯斷力，耐磨性能好。2、耐益般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。
|
80℃ 120℃ (需特殊訂貨)
|
水、污水、弱磨損性的泥漿礦漿。
|
|
聚氨酯橡膠
|
1、耐磨性能基強。
2、耐腐蝕性能較差。
|
80℃
|
中性強磨損的礦漿、煤漿、泥漿
|
進口保護法蘭和接地法蘭(或接地環)的選擇
|
法蘭種類
|
適 用 范 圍
|
|
接地法蘭(或接地環)
|
適用于非導體管道，如塑料管道，但有接地電基的傳感器不需要。
|
|
進口保護法蘭
|
當介質有強磨損性時選用。
|
電基的選擇
|
電極材料
|
耐蝕及耐磨性能
|
|
不銹鋼0Crl8Nil2M02Ti
|
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
|
|
哈氏合金B
|
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
|
|
哈氏合金C
|
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
|
|
鈦
|
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。
|
|
鉭
|
具有優良的耐蝕性和玻璃很相似。除了發煙硫酸、堿外，幾乎能耐—切化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中不耐蝕。
|
|
鉑／鈦合金
|
幾乎能耐—切化學介質，但不適用于王水和銨鹽。
|
|
不銹鋼涂覆碳化鎢
|
用于無腐蝕性，強磨損性的介質。
|
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。
|
★流量選型必須符合下表中的數據
|
公稱通徑(mm)
|
可測量流量范圍（m3/h）
|
有效測量流量范圍（m3/h）
|
公稱通徑(mm)
|
可測量流量范圍（m3/h）
|
有效測量流量范圍（m3/h）
|
|
10
|
0.0142～3.3912
|
0.0848～2.826
|
300
|
12.717～3052
|
76.302～2543
|
|
15
|
0.0318～7.6302
|
0.1908～6.3585
|
350
|
17.31～4154
|
103.86～3461
|
|
20
|
0.0566～13.5648
|
0.3392～11.304
|
400
|
22.61～5425
|
135.65～4521
|
|
25
|
0.0883～21.195
|
0.5298～17.6625
|
450
|
28.62～6867
|
171.68～5722
|
|
32
|
0.1447～34.7258
|
0.8682～29.9382
|
500
|
35.33～8478
|
211.95～7065
|
|
40
|
0.2261～54.2592
|
1.3565～45.216
|
600
|
50.87～12208
|
305.2～10173
|
|
50
|
0.3533～84.78
|
2.1195～70.65
|
700
|
69.24～16616
|
415.4～13847
|
|
65
|
0.5970～143.28
|
3.5819～119.39
|
800
|
90.44～21703
|
542.6～18086
|
|
80
|
0.9044～217.03
|
5.4259～180.86
|
900
|
114.46～27468
|
686.7～22890
|
|
100
|
1.413 ～339.12
|
8.478～282.6
|
1000
|
141.3～33912
|
847.8～28260
|
|
125
|
2.2079～529.87
|
13.2468～441.56
|
1200
|
203.5～48833
|
1221～40694
|
|
150
|
3.1793～763
|
19.0755～635.85
|
1400
|
277～66467
|
1662～55389
|
|
200
|
5.652～1356
|
33.912～1130.4
|
1600
|
361.8～86814
|
2171～72345
|
|
250
|
8.8313～2119
|
52.9875～1766
|
1800
|
457.9～109874
|
2747～91562
|
自來水流量計/河水流量計/湖水流量計/地下水流量計安裝地點的選擇
為了使自來水流量計/河水流量計/湖水流量計/地下水流量計工作穩定可靠，在選擇安裝地點時應注意以下五個方面的要求：
A、不能有大的振動源，并應采取加固措施來穩定儀表附近的管道；
B、不能安裝在大型變壓器、電動機、機泵、變頻器等產生較大磁場的設備附近，以免受到自來水流量計/河水流量計/湖水流量計/地下水場的干擾；
C、傳感器與管道連接時應保證滿管運行，最好垂直安裝；

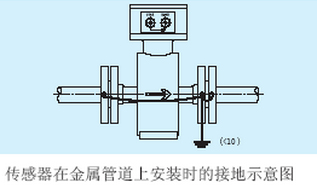

D、變送器外殼、屏蔽電纜、測量本體及兩端的管道都要接地，接地極應單獨設置，接地電阻應小于10歐姆，不能接到電氣或公共接地網上；
E、要求有前5倍后3倍管道直徑的直管段。
自來水流量計/河水流量計/湖水流量計/地下水流量計安裝建議
流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
a. 增加前后直管段的長度；
b. 采用一個流量穩定器；
c. 減少測量點的截面。

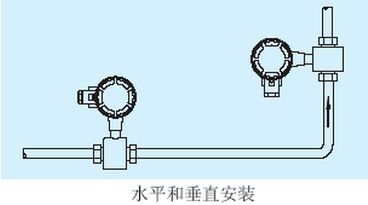

自來水流量計/河水流量計/湖水流量計/地下水流量計水平和垂直安裝注意事項：
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

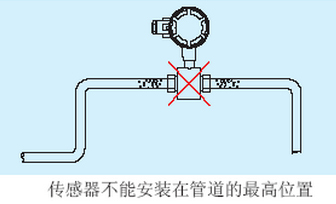

傳感器不能安裝在管道的最高位置，這個位置容易積聚氣泡。

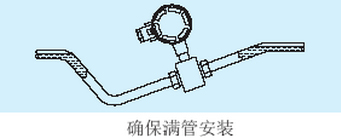

確保滿管安裝
確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。 如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。

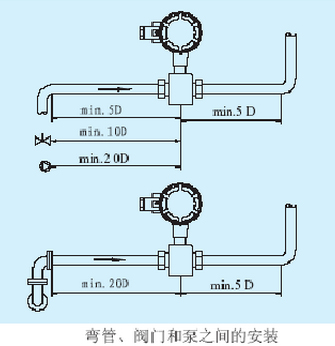

彎管、閥門和泵之間的安裝
為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
傳感器不能安裝在泵的進水口
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。

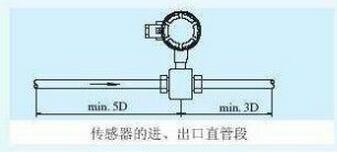

傳感器的進口直管段和出口直管段
比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑）。插入式進口直管段應≥ 20 D ， 出口直管段≥7D(D為傳感器公稱口徑）。
自來水流量計/河水流量計/湖水流量計/地下水流量計故障檢查方法：
1. 自來水流量計/河水流量計/湖水流量計/地下水流量計表頭不亮。
（1）檢查有無接通電源。
（2）保險絲是否燒壞。
（3）供電電壓（220V/24V/3.6V），是否符合要求。
2. 自來水流量計/河水流量計/湖水流量計/地下水流量計4-20m A無輸出、輸出與流量不相符。
（1）檢查輸出接線有無錯誤。
（2）I+為流量電流輸出，COM 為電流輸出地。
（3）現場顯示流量有無超出量程，如果超出量程需根據現場情況重新設定量程。
3. 自來水流量計/河水流量計/湖水流量計/地下水流量計流量不穩定。
（1）流量計現場安裝前后直管段是否達到要求。
（2）流量計有無可靠接地。
（3）測量介質是否滿管
（4）流量計周圍是否有磁場干擾，應給予排除
4. 自來水流量計/河水流量計/湖水流量計/地下水流量計流量不準確。
（1）檢查流量計傳感器系數是否按照出廠銘牌設置。
（2）現場管道有無滴漏顯現，應給以解決。
（3）檢查流量計管道是否有分管道，流量是否從分管道流出，檢查分管道上閥門是否關緊，如沒有關緊應及時關緊，如果關不緊應及時跟換。
（4）流量計前后直管段是否達到要求。
5. 自來水流量計/河水流量計/湖水流量計/地下水流量計無顯示。
（1）檢查現場流量是否低于流量計最低測量范圍。
（2）顯示流量是否太小被切除，需根據現場情況從新設置切除值。
（3）流量計電極是否已經被污垢覆蓋無法導電，應給予清洗。
6. 自來水流量計/河水流量計/湖水流量計/地下水流量計顯示流量為負值?，F場管道介質流向是否與流量計測量方向一致。如果流體方向不一致，可使用流量方向設定參數修改。
7. 自來水流量計/河水流量計/湖水流量計/地下水流量計顯示空管報警。測量介質是否充滿管道。被測介質電導率是否達到要求。
