污水流量計/廢水流量計
更新時間:2019-3-6 17:18:12 瀏覽:337 關閉窗口 打印此頁
 污水流量計絕大多數廠家選擇德克森儀表污水電磁流量計來測量。污水流量計哪家質量比較好、污水電磁流量計哪家質量比較好,當然是德克森儀表好。哪家質量比較好,價格便宜就選德克森儀表污水流量計。這個時候污水流量計的電極需要選擇316L電極材質(3電極)以及聚四氟乙烯襯里材料來接觸介質。廠家訂購電話13951262528,污水流量計價格咨詢電話0517-86930968。


污水流量計訂貨須知:

用戶在定購污水流量計時需要提供流體的公稱口徑、工作壓力、工作溫度、流量范圍、哪種介質、介質PH值多少、一體式還是分體式安裝、供電220V或者24V等參數。

整機和傳感器技術主要數據:

執行標準
JB/T 9248—1999
公稱通徑
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
流速max
15m/s
精確度
DNl5~DN600
示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)
DN700—DN3000
示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)
流體電導率
≥5uS/cm
公稱壓力
4.0MPa
1.6MPa
1.0MPa
0.6MPa
6.3、10MPa
DNl5~DN150
DNl5~DN600
DN200~DN1000
DN700~DN3000
特殊訂貨
環境溫度
傳感器
—25℃—十60℃
轉換器及一體型
—10℃—十60℃
襯里材料
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
流體溫度max
—體型
70℃
分離型
聚氯丁橡膠襯里
80℃;120℃(訂貨時注明)
聚氨酯襯里
80℃
聚四氟乙烯襯里
100℃;150℃(訂貨時注明)
聚全氟乙丙烯(F46)
加網PFA
信號電極和接地電極材料
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑/銥合金、不銹鋼涂覆碳化鎢
電極刮刀機構
DN300—DN3000
連接法蘭材料
碳鋼
接地法蘭材料
不銹鋼1Crl8Ni9Ti
進口保護法蘭材料
DN65—DNl50
不銹鋼1Crl8Ni9Ti
DN200~DNl600
碳鋼十不銹鋼1Crl8Ni9Ti
外殼防護
DNl5~DN3000分離型橡膠或聚氨酯襯里傳感器
IP65或IP68
其他傳感器、——體型流量計和分離型轉換器
IP65
間距(分離型)
轉換器距離傳感器一般不超過100m

轉換器技術數據

電源

交流



85265V,45400Hz

直流

1140V

操作鍵和顯示

按鍵式

4個薄膜按鍵可設定選擇全部參數,也可利用PC機(RS232)對轉換器設定編程;

3LCD寬視角、寬溫、帶背光顯示;

1行顯示流量值;

2行顯示流量單位;

3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。

磁鍵式

2個磁鍵用于顯示參數的選擇和復位,利用PC機(RS232)對轉換器設定編程;

2LCD寬視角、寬溫、帶背光顯示:

1:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。

2行:顯示流量。

內部積算器

正向總量、反向總量及差值總量。

輸出信號

單向模擬輸出

全隔離,負載≤600D(20mA)

上限:021mA可選,每檔lmA;

下限:021mA可選,每檔1mA;

正、反向流量輸出方式編程。

雙向模擬輸出

下限限制為?;?span lang="EN-US">4mA,其他同單向模擬輸出。

雙向脈沖輸出

兩路輸出分別對應正向和反向流量,頻率0800Hz,上限1800Hz可選,每檔IHz;

方波或選定脈寬,選定脈寬上限25S,每檔1ms

無源隔離晶體管開關輸出,可吸收250mA的電流,耐壓35V

雙路報警輸出

可報警(編程)高/低流量、空管、故障狀態、正,,反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除,輸出基性可選;



帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離)

數字通訊





RS232RS485HART



襯里的選擇

襯里材料

主要性能

介質溫度max

適用范圍

—體型

分離型





聚四氟乙烯(F4)

是化學性能最穩定的一種塑料,能耐沸騰的硫酸、硫酸、硝酸和王水,也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。

70



100 150 (需特殊訂貨)

1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。



聚全氟乙丙烯(F46)

F4,耐磨性、抗負壓能力高于F4。

同上





聚氟合乙烯(Fs)

適用溫度上限較聚四氟乙烯低,但成本也較低。

80



聚氯丁橡膠

1、有基好的彈性,高度的扯斷力,耐磨性能好。2、耐益般低濃度酸、堿、鹽介質的腐蝕,不耐氧化介質的腐蝕。



80 120 (需特殊訂貨)

水、污水、弱磨損性的泥漿礦漿。

聚氨酯橡膠

1、耐磨性能基強。

2、耐腐蝕性能較差。

80

中性強磨損的礦漿、煤漿、泥漿




進口保護法蘭和接地法蘭(或接地環)的選擇

法蘭種類

適 用 范 圍



接地法蘭(或接地環)

適用于非導體管道,如塑料管道,但有接地電基的傳感器不需要。

進口保護法蘭

當介質有強磨損性時選用。

 電極的選擇

電極材料

耐蝕及耐磨性能



不銹鋼0Crl8Nil2M02Ti

用于工業用水、生活用水、污水等具有弱腐蝕性的介質,適用于石油、化工、鋼鐵等工業部門及,市政、環保等領域。



哈氏合金B

對沸點以下的一切濃度的硫酸有良好的耐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿,非氧化性鹽液的腐蝕。



哈氏合金C

能耐非氧化性酸,如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕,也耐氧化性鹽類如:Fe、Cu”下或含其他氧化劑的腐蝕,如高于常溫的次氯酸鹽溶液、海水的腐蝕

能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、硫酸)的腐蝕,但如酸中含有氧化劑(如硝酸、Fc++、Cu++)時,則腐蝕大為降低。

具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外,幾乎能耐——切化學介質(包括沸點的硫酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中不耐蝕。

鉑/鈦合金

幾乎能耐—切化學介質,但不適用于王水和銨鹽。

不銹鋼涂覆碳化鎢

用于無腐蝕性,強磨損性的介質。

注: 由于介質種類繁多,其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化,故本表僅供參考。用戶應根據實際情況自己做出選擇,必要時應做擬選材料的耐腐試驗,如掛片試驗。



★流量選型必須符合下表中的數據

公稱通徑

可測量流量范圍(m3/h

有效測量流量范圍(m3/h

公稱通徑

可測量流量范圍(m3/h

有效測量流量范圍(m3/h

10

0.01423.3912

0.08482.826

300

12.7173052

76.3022543

15

0.03187.6302

0.19086.3585

350

17.314154

103.863461

20

0.056613.5648

0.339211.304

400

22.615425

135.654521

25

0.088321.195

0.529817.6625

450

28.626867

171.685722

32

0.144734.7258

0.868229.9382

500

35.338478

211.957065

40

0.226154.2592

1.356545.216

600

50.8712208

305.210173

50

0.353384.78

2.119570.65

700

69.2416616

415.413847

65

0.5970143.28

3.5819119.39

800

90.4421703

542.618086

80

0.9044217.03

5.4259180.86

900

114.4627468

686.722890

100

1.413 339.12

8.478282.6

1000

141.333912

847.828260

125

2.2079529.87

13.2468441.56

1200

203.548833

122140694

150

3.1793763

19.0755635.85

1400

27766467

166255389

200

5.6521356

33.9121130.4

1600

361.886814

217172345

250

8.83132119

52.98751766

1800

457.9109874

274791562



污水流量計裝地點的選擇

為了使氫氟酸流量計工作穩定可靠,在選擇安裝地點時應注意以下五個方面的要求:

A、不能有大的振動源,并應采取加固措施來穩定儀表附近的管道;

B、不能安裝在大型變壓器、電動機、機泵、變頻器等產生較大磁場的設備附近,以免受到氫氟酸場的干擾;

C、傳感器與管道連接時應保證滿管運行,最好垂直安裝;

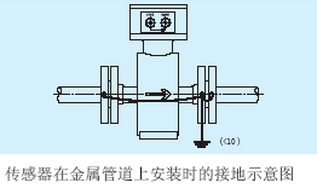

D、變送器外殼、屏蔽電纜、測量本體及兩端的管道都要接地,接地極應單獨設置,接地電阻應小于10歐姆,不能接到電氣或公共接地網上;

E、要求有前5倍后3倍管道直徑的直管段。

污水流量計安裝建議

流量計的測量原理不依賴流量的特性,如果管路內有一定的湍流與漩渦產生在非測量區內(如:彎頭、切向限流或上游有半開的截止閥)則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度,這時則應采取一些措施以穩定流速分布:

a. 增加前后直管段的長度;

b. 采用一個流量穩定器;

c. 減少測量點的截面。

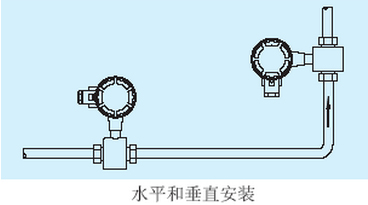

污水流量計水平和垂直安裝注意事項:

傳感器可以水平和垂直安裝,但是應該確保避免沉積物和氣泡對測量電極的影響,電極軸向保持水平為好。垂直安裝時,流體應自下而上流動。

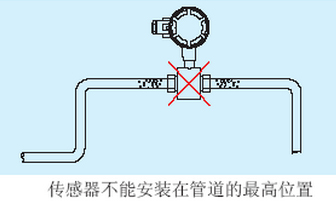

傳感器不能安裝在管道的最高位置,這個位置容易積聚氣泡。

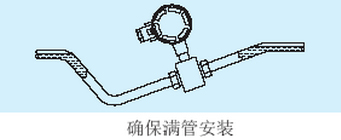

確保滿管安裝

確保流量傳感器在測量時,管道中充滿被測流體,不能出現非滿管狀態。   如管道存在非滿管或是出口有放空狀態,傳感器應安裝在一根虹吸管上。

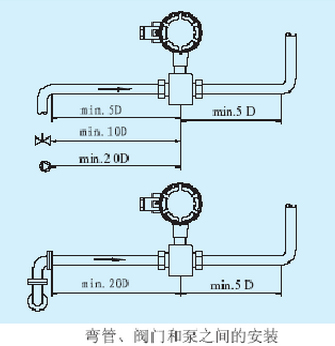

彎管、閥門和泵之間的安裝

為保證測量的穩定性,應在傳感器的前后設置直管段,其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。

傳感器不能安裝在泵的進水口

為避免負壓,傳感器不能安裝在泵的進水口,而應安裝在泵的出水口。

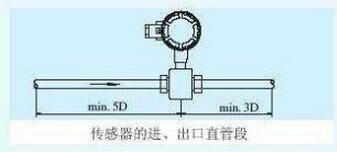

傳感器的進口直管段和出口直管段

比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D,出口直管段≥3D(D為傳感器公稱口徑)。插入式進口直管段應≥ 20 D , 出口直管段≥7D(D為傳感器公稱口徑)。






 污水流量計故障檢查方法:

1. 污水流量計表頭不亮。

        1)檢查有無接通電源。

        2)保險絲是否燒壞。

        3)供電電壓(220V/24V/3.6V),是否符合要求。

2. 污水流量計4-20m A無輸出、輸出與流量不相符。

        1)檢查輸出接線有無錯誤。

        2I+為流量電流輸出,COM 為電流輸出地。

        3)現場顯示流量有無超出量程,如果超出量程需根據現場情況重新設定量程。

3. 污水流量計流量不穩定。

        1)流量計現場安裝前后直管段是否達到要求。

        2)流量計有無可靠接地。

        3)測量介質是否滿管

        4)流量計周圍是否有磁場干擾,應給予排除

4. 污水流量計流量不準確。

        1)檢查流量計傳感器系數是否按照出廠銘牌設置。

        2)現場管道有無滴漏顯現,應給以解決。

        3)檢查流量計管道是否有分管道,流量是否從分管道流出,檢查分管道上閥門是否關緊,如沒有關緊應及時關緊,如果關不緊應及時跟換。

        4)流量計前后直管段是否達到要求。

5. 污水流量計無顯示。

        1)檢查現場流量是否低于流量計最低測量范圍。

        2)顯示流量是否太小被切除,需根據現場情況從新設置切除值。

        3)流量計電極是否已經被污垢覆蓋無法導電,應給予清洗。

6. 污水流量計顯示流量為負值?,F(xiàn)場管道介質流向是否與流量計測量方向一致。如果流體方向不一致,可使用流量方向設定參數修改。

7. 污水流量計顯示空管報警。測量介質是否充滿管道。被測介質電導率是否達到要求。
